Ako zvlniť krútený pár?

Po prvé, uvidíme, čo jekrútený pár. Tento komunikačný kábel pozostáva z jednej alebo viacerých párov izolovaných vodičov. Vodiče sú skrútené a pokryté plastovým plášťom. Sieťový kábel, ktorý sa používa na pripojenie k internetu, pozostáva zo štyroch párov vodičov.

Skôr ako skomprimujete krútený pár, musíte sa rozhodnúť, na aké účely ho budete používať. Tam sú dva hlavné typy krimpovania konektor skrútených párov:

•
  priame spojenie - pre pripojenie počítača a prepínača / rozbočovača / smerovača
•
  kríž odkaz (crossover) - pre pripojenie dvoch počítačov

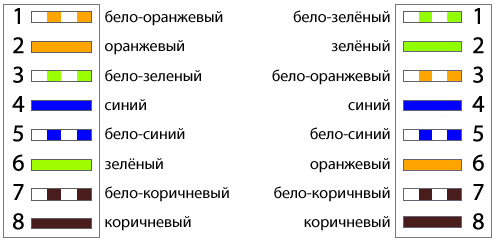

S priamym spojom sú obidva konce krútenej dvojice zvlnené v jednom vzore s krížovým spojením v rôznych smeroch. Zvyčajne kedy krútená dvojlinka pre priamku vodiče krútená dvojica sú usporiadané v nasledujúcom poradí:

•
  biela / oranžová / oranžová / biela / zelená / modrá / biela / modrá / zelená / biela / hnedá / hnedá


na krížový odkaz jeden koniec krútenej dvojice je skomprimovaný predchádzajúcou schémou a druhý končiacou druhou:

•
  biela / zelená / zelená / biela / oranžová / modrá / biela / modrá / oranžová / biela / hnedá / hnedá


V zásade môžu moderné sieťové karty "rozumieť" a priamym spojom pri pripojení dvoch počítačov, ale je lepšie byť v bezpečí.

Takže, ako sa krútiť dvojitý pár doma? K tomu budete potrebovať samotný kábel, niekoľko konektorov RJ-45 a špeciálny nástroj nazvaný krimpovacie kliešte (krimpovacie, krimpovacie).

Krimpovacie kliešte pozostávajú z troch pracovných oblastí, z ktorých každá má svoje vlastné funkcie. Rukoväť je umiestnená nôž na rezanie drôtov a niektoré modely majú tiež vybranie určené na odstránenie vonkajšej izolácie z okrúhleho kábla. V strede stĺpika je špeciálna zásuvka, v ktorom je konektor tiež zalisovaný. A v hornej časti kriminálu je oblasť, ktorá pomáha odlupujte vonkajšiu izoláciu krútený pár.

Aby ste skomplikovali krútený pár, musíte najskôr urobiťjemne orezajte koniec kábla pomocou vstavaného noža. Potom by ste mali vyčistiť asi 3 centimetre kábla z izolácie špeciálnym nožom. V zásade ho môžete nahradiť obyčajným nožom alebo nožnicami.

Potom by ste mali riediť, odstrániť azosúlaďte dvojice drôtov. Potom musíte káble rozdeliť podľa farieb v súlade s požadovanou schémou a zarovnať. Po utiahnutí zarovnaných vodičov je potrebné ich rezu vystrihnúť pomocou vstavaného noža a nechať okolo 1 cm tkaných vodičov.

Potom sú zarovnané vodiče zasunuté dokonektor RJ-45. Úseky vodičov musia dosiahnuť koniec žľabov. Uistite sa, že plášť kábla vychádza za západku a je určený na upevnenie a tiež sa zastaví. Potom musíte znova skontrolovať, či sú vodiče správne rozmiestnené v farbách a pripojte konektor do otvoru, kým sa nezastaví. Potom stlačte kliešte, až kým nezaklapne lankový uzáver vidlice.

Ale stane sa, že nemáte krimpovanie, ale stlačtekrútený pár, dobre, len zlé. Potom ho môžete použiť tenký skrutkovač. Táto metóda je náročnejšia a menej účinná, ale v núdzovej situácii môže byť užitočná. Ako skrútiť krútený pár pomocou skrutkovača?

Rovnako ako v predchádzajúcom prípade je potrebné vyčistiťIzolujte, roztiahnite vodiče podľa farieb a vložte ich do konektora. Potom musí byť plastový držiak konektora a záhyby kontaktu vyložené tak, aby nevyčnievali cez jeho povrch. Ak to chcete urobiť, stlačte ich cez koniec skrutkovača. Potom musíte nasadiť skrutkovač pozdĺž a konečne utopiť kontakty, aby sa zuby dostali do izolácie. Musíte tvrdo, ale opatrne.

Skontrolujte, či sa vám nepodarilo stlačiť krútený pár správne, môžete použiť špeciálne zariadenie - tester, Aj keď v niektorých prípadoch nie je potrebný žiadny tester - slabá alebo nefungujúca sieť a ukáže sa, že kábel je zlomený alebo nesprávny.
